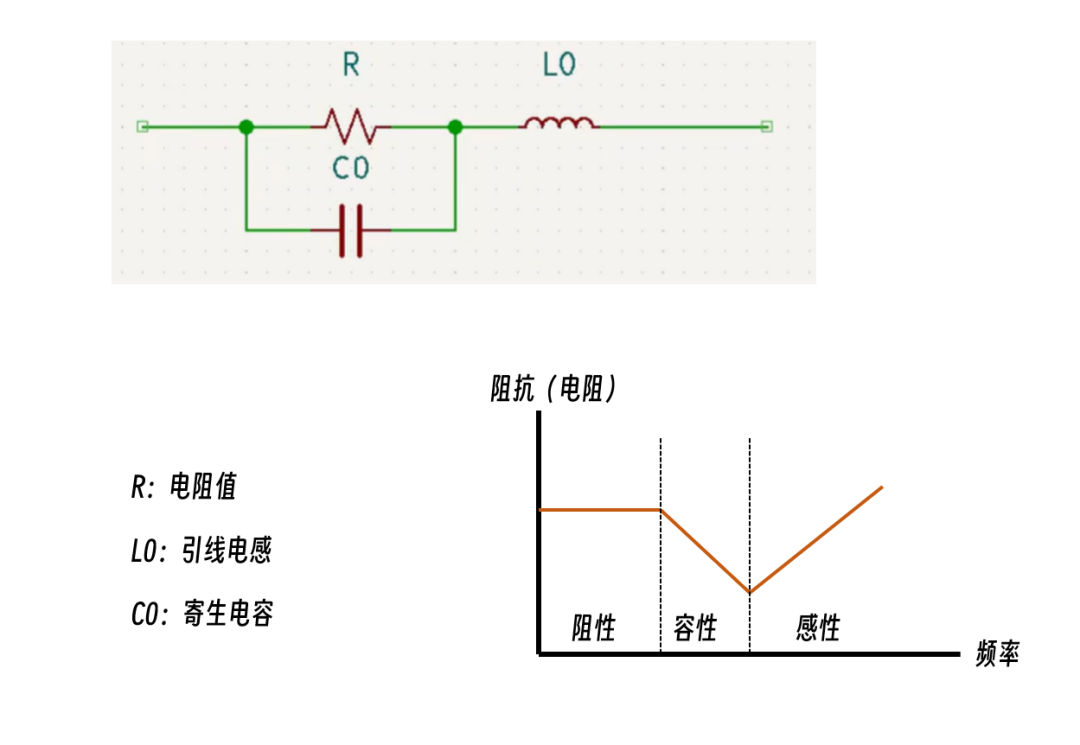

真实的电阻实际上包含了三个参数:
电阻值R。
由元件引脚和焊盘之间组成的L0引线电感,这里插件类的电阻引线电感较大,SMD贴片电阻来说引线电感更�。⑶姨寤叫∫叩绺性叫�。
以及由元件结构构成的寄生电容C0。
低频时,电阻对阻抗起到了决定性作用,随着频率的升高,寄生电容起主导地位,阻抗随着频率的增加而减�。孀糯锏侥骋黄德实悖缱璧囊叩绺衅鹬鞯甲饔茫� 整个电阻呈感性,频率增加,阻抗增加。其中第二个转折点我们叫自谐振频率,对于电阻来说,这一点代表着电阻阻抗值最低的一点,也是电阻最接近电阻数值的一点。

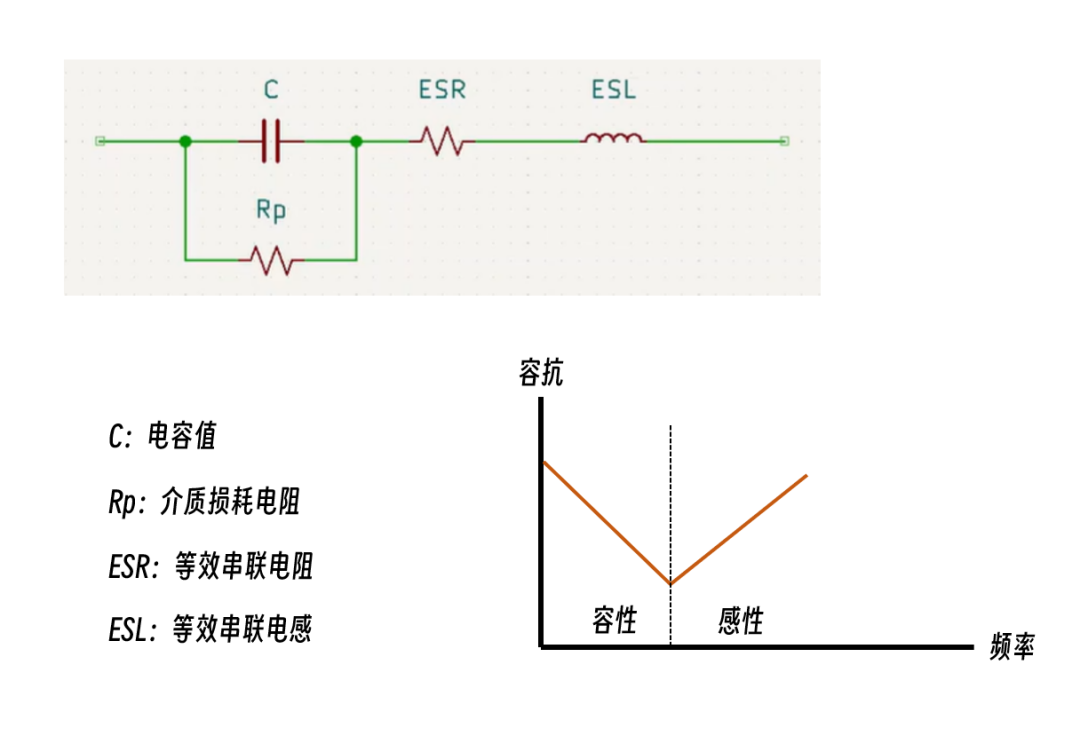

真实的电容也包含了一些参数:
C电容值代表了整个电容元件最主要的部分。
因为制程电容原理结构的原因会存在的Rp介质损耗电阻。
因为不同电容的形式不同和有引脚的存在,有一个ESR等效串联电阻和ESL等效串联电感。
在容性区域,电容起到了决定性的作用,整个元件的阻抗随着频率的增加而减�。搅四骋桓銎德实愫螅� ESL等效串联电感起到了决定性的作用,整个元件的阻抗就随着频率的增加而增加,这个时候元件就是处在感性区域,也就是不能再当做电容来使用了。 而阻抗发生转折的这个点,就是电容的自谐振频率。

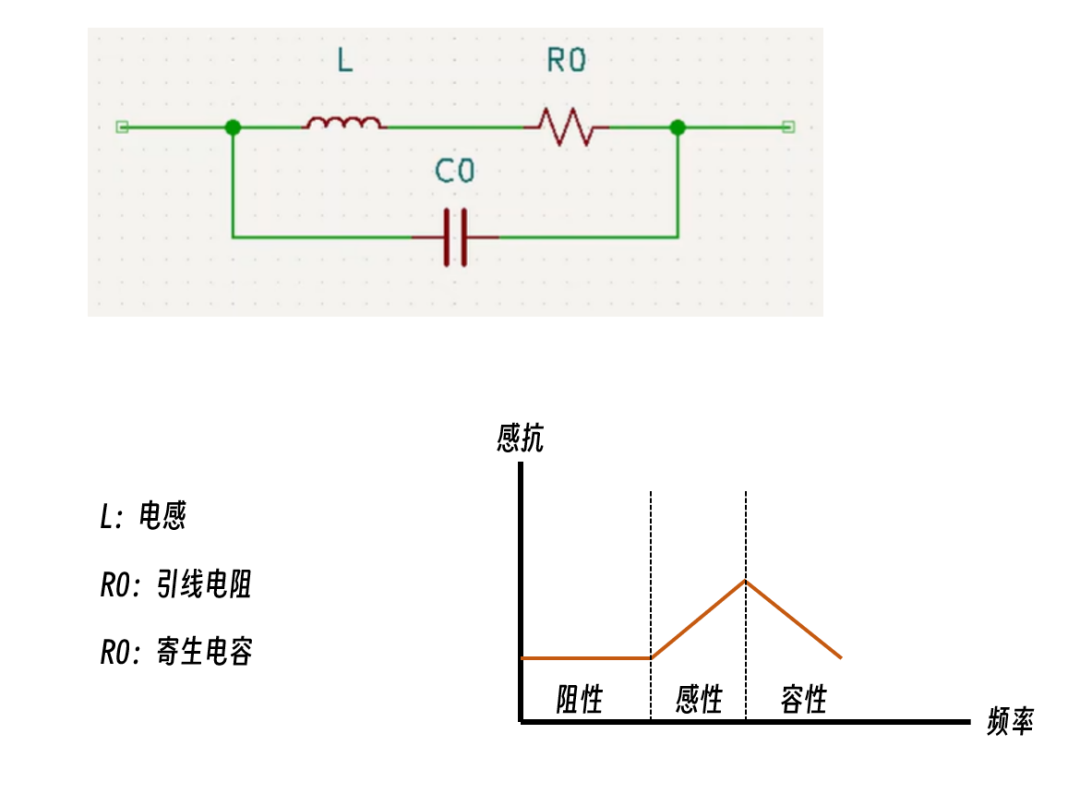

最后看电感
L就是电感的主要部分。
在绕电感的过程中,会形成一个引线电阻R0。
和相邻电圈之间存在的一个寄生电容C0。
低频的时候,导线电阻R0决定了整个电感的阻抗,随着频率的增加,电感开始主导整个元件的阻抗值,阻抗随着频率的增加而增加。 当频率持续增加到某一频率点后,寄生电容C0的作用开始起主导作用,这时阻抗随着频率的增加而减�。绺幸沧湮缛荨U饫铮诙銎德实阋彩堑绺械淖孕痴衿德剩庖坏闵希绺械钠德室泊锏搅俗罡咧�。 不难发现,这些模型揭示了元件在不同频率下的行为特点,帮助我们准确预测和调整电路性能。特别是在处理高频信号时,元件的寄生参数对电路行为产生显著影响,因此必须仔细考虑这些因素以实现最佳设计。
